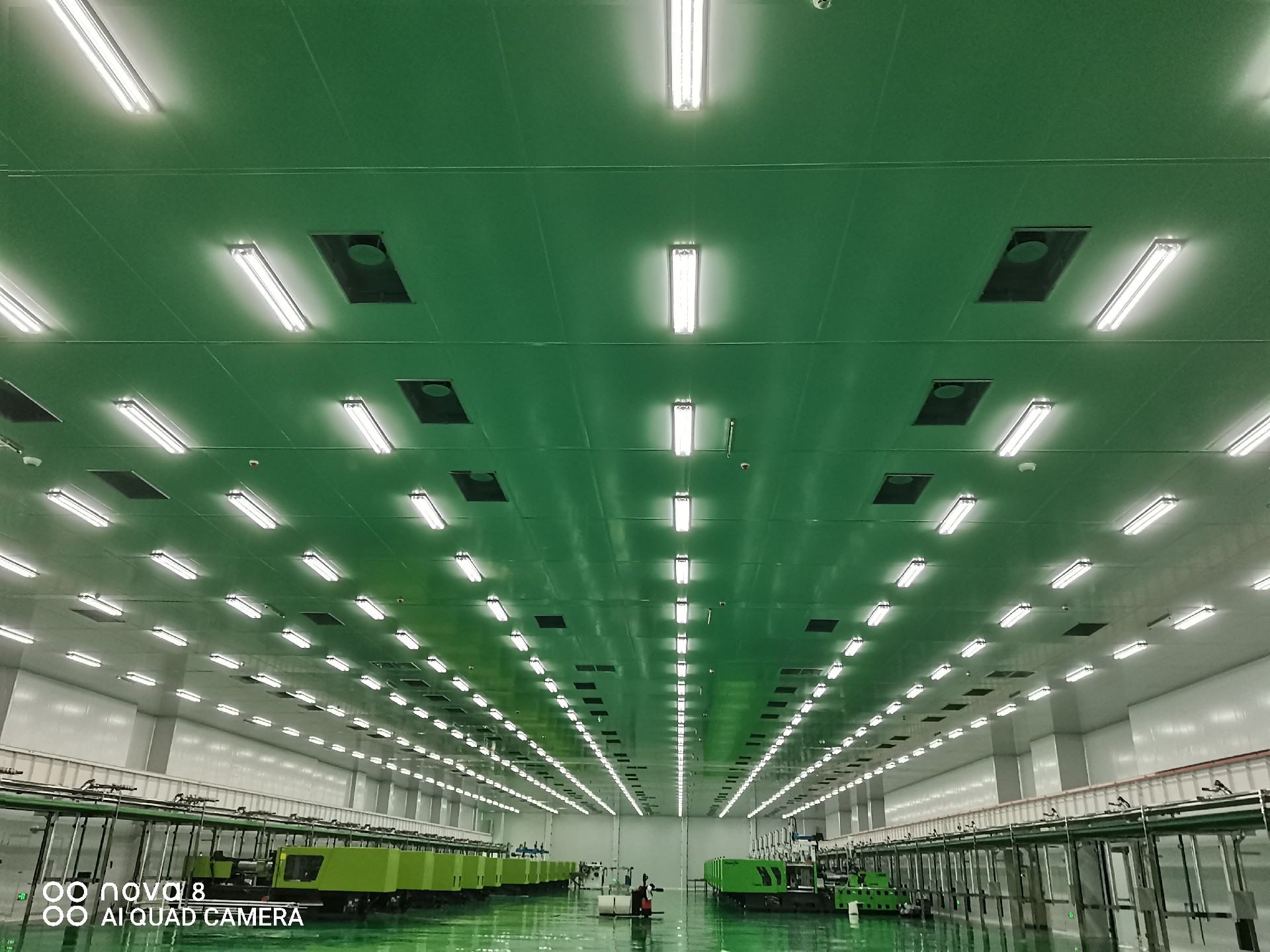

潔凈廠房通風設備的布局需要綜合考慮多個因素，以確保高效的空氣流通和良好的潔凈度。 ## 一、送風口布局 1. **單向流潔凈室送風口布局**   - 在單向流（層流）潔凈室中，送風口通常設置在潔凈室的頂部或一側。如果是垂直單向流潔凈室，送風口會布滿整個天花板，形成“活塞流”的效果。例如，在一些高精度電子芯片制造的潔凈廠房，潔凈度要求達到ISO 3 - 4級，送風口均勻分布在天花板，使得潔凈空氣以0.3 - 0.5m/s的均勻速度垂直向下流動，像一個空氣“活塞”一樣，將工作區域內的污染空氣直接壓向地面的回風口。   - 對于水平單向流潔凈室，送風口一般位于一側墻壁的高處，潔凈空氣從一側水平流向另一側。這種布局適用于一些狹長型的工作區域，如潔凈通道或特定的生產線。但要注意，由于空氣是水平流動，隨著距離的增加，微粒可能會逐漸累積，所以水平單向流潔凈室的長度一般有一定限制，通常不超過30 - 40米。 2. **非單向流潔凈室送風口布局**   - 在非單向流（亂流）潔凈室中，送風口的布局要考慮使?jié)崈艨諝饽軌虺浞只旌希瑴p少死角。送風口通常采用分散布置的方式，分布在潔凈室的天花板上。例如，在制藥廠的一些一般潔凈區域，如外包裝車間（潔凈度等級可能為ISO 7 - 8級），送風口可以按照一定的間距（如2 - 3米）均勻分布，使?jié)崈艨諝饽軌蛟谑覂?nèi)形成復雜的氣流組織，將微粒稀釋并帶走。同時，送風口的形式也有多種選擇，如散流器、高效送風口等，根據具體的通風要求和空間特點進行搭配。 ## 二、回風口布局 1. **位置選擇**   - 回風口的位置要與送風口相互配合，以形成良好的氣流組織。在單向流潔凈室中，回風口一般設置在地面或相對送風口的另一側。對于垂直單向流潔凈室，地面通常會布滿回風口，這樣可以使從頂部送下的污染空氣能夠迅速被抽走。在水平單向流潔凈室中，回風口位于空氣流動方向的另一側墻壁的低處，確保空氣能夠從送風口水平地流向回風口。   - 在非單向流潔凈室中，回風口可以分布在墻壁的低處或地面。但要注意避免回風口過于靠近送風口，否則可能會導致空氣短路，即潔凈空氣剛從送風口送出就直接被回風口吸回，降低通風效果。一般來說，回風口與送風口之間應保持一定的距離，例如，在采用散流器送風口的情況下，回風口與送風口的水平距離最好在2 - 3米以上。 2. **數量和尺寸確定**   - 回風口的數量和尺寸要根據通風量和風速要求來確定。通風量越大，所需的回風口數量和尺寸也就越大。計算回風口的尺寸時，要考慮允許的回風風速。一般來說，回風口的風速不宜過高，以免產生較大的噪音和吸力，影響室內的氣流穩定性。例如，潔凈廠房的回風口風速通常控制在1 - 2m/s左右。根據通風量和允許風速，可以計算出回風口的總面積，然后再合理分配回風口的數量和單個尺寸。 ## 三、空氣處理機組布局 1. **集中式布局**   - 在一些規模較大、潔凈度等級相對統一的潔凈廠房中，通常采用集中式空氣處理機組。這種機組一般安裝在專門的設備機房?jī)?nèi)，機房位置可以選擇在潔凈廠房的一側或地下室等。例如，在大型電子工廠的潔凈廠房中，空氣處理機組集中放置在廠房的一側，通過管道將處理后的潔凈空氣輸送到各個潔凈室。這樣可以方便對通風設備進行集中管理和維護，同時也有利于減少機組運行產生的噪音和振動對潔凈室的影響。   - 對于集中式空氣處理機組，要合理規劃送回風管道的走向。送風管應盡量減少彎頭和變徑，以降低風阻，確保空氣能夠順暢地輸送到各個潔凈室。回風管道則要考慮將各個潔凈室的回風有效地收集并送回機組進行處理。管道的材質也很重要，一般采用鍍鋅鋼板或不銹鋼板制作，具有良好的密封性和耐腐蝕性。 2. **分散式布局**   - 當潔凈廠房的面積較小、潔凈度等級差異較大或者各區域的生產工藝對通風要求不同時，分散式空氣處理機組可能更合適。例如，在一個既有高潔凈度的實驗室又有一般潔凈度倉庫的綜合潔凈廠房中，為實驗室和倉庫分別設置小型的空氣處理機組。這樣可以根據不同區域的實際需求靈活調整通風參數，如送風量、溫濕度等。分散式布局的空氣處理機組可以直接安裝在對應的潔凈區域附近，但要注意機組本身的密封性和噪音控制，避免對潔凈環境造成污染。
